HQ40d系列(LBOD)

一、HQ40d主要技術指標

主機 電源要求：4節AA 堿性電池或鎳氫電池

保存溫度：-20～60℃

操作溫度：0～60℃

數據存儲：500個

探頭 測量范圍：0.05–10.0mg/L (ppm)

顯示單位：mg/L或百分飽和度

準 確 度：±0.05mg/L

溫度量程：0～50℃

保存、操作、樣品溫度：10～30℃

溫度分辨率：0.1℃

溫度準確度：±0.2℃(@ 20± 5℃)

二、使用環境要求

    LBOD探頭用于BOD分析時測量水樣中的溶解氧數值，并非直接測量BOD數值。探頭前部專門為與BOD培養瓶配合使用進行了特殊設計，并增加了攪拌器。

三、儀器開機

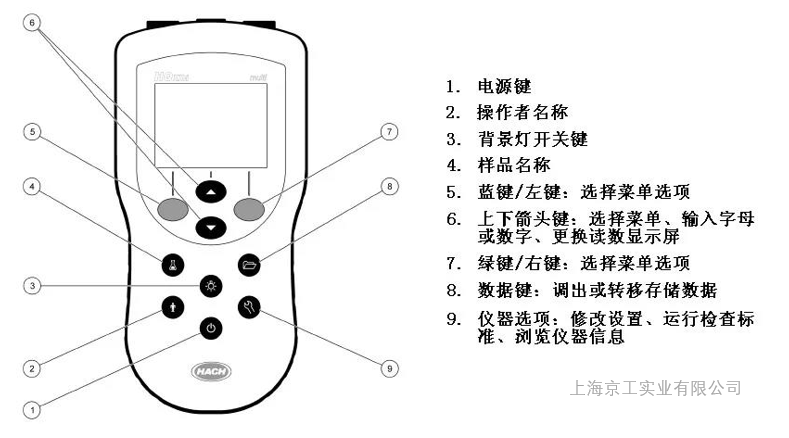

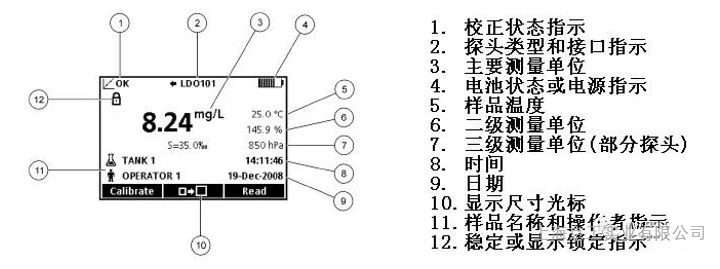

1.儀器操作面板和顯示屏如下圖：

2


3.新的LBOD探頭使用前首先需要把傳感器帽安裝在探頭上。未安裝傳感器帽的探頭不得直接插入水樣中進行測量。

4.新儀器第一次打開電源后，儀器顯示要求連接一個探頭。此時先按儀器選項鍵，設定好儀器的日期和時間，然后再將新探頭連接到儀器上。

四、儀器操作

(一)樣品測量

LBOD溶解氧探頭的傳感器帽校正數據已包含在紐扣電池ibutton中，用戶不需要校正，即可以直接開始測量。

在BOD樣品5天培養前和培養結束后，將探頭插入裝滿水樣的BOD瓶中，按下探頭頂部攪拌器開關開始攪拌，直接按綠鍵，即可以讀出水樣溶解氧數值。操作時動作要迅速，避免引入外部空氣。

(二)探頭校正

如果用戶希望自己對探頭進行校正，可以設置一個用戶方法進行校正。校正之后，用戶可以使用自己校正的數據進行測量，也可以選擇儀器默認校正數據進行測量。

按下儀器選項鍵，在顯示的菜單中選擇“LBOD101 method>Save Current Method As”，自己取一個新方法的名字（如method 1）進行保存。然后按下儀器選項鍵，在顯示的菜單中選擇“LBOD101 method>Modify Current Method>Calibration”，將校正數據選擇為“User”，這樣即可以進行儀器校正。

探頭校正通常選擇水飽和空氣法進行。準備一個BOD培養瓶瓶，加入少量水，充分搖晃之后，將LBOD探頭插入瓶中，探頭傳感器帽不能接觸到水面。按下藍鍵，根據屏幕提示進行校正。

(三)更換傳感器帽

探頭傳感器帽需要每年更換一次，保證測量數據的準確性。新訂購的傳感器帽會帶一個含有校正數據的紐扣電池ibutton，將傳感器帽和紐扣電池同時更換后，即可重新進行樣品測量。

(四)其他操作

可以按下儀器選項鍵，對儀器顯示、聲音、溫度單位、讀數方式等進行設置，具體操作請參考儀器說明書。

五、儀器維護及注意事項

1.如果攪拌頭與培養瓶內壁有接觸導致無法正常旋轉，請參照右圖，把可活動的部分打開，對攪拌臂進行微調即可。

2.探頭傳感器帽需要每年更換一次，保證測量數據的準確性。

3.測量結束后，及時清洗LBOD探頭，擦干保存。清洗LBOD探頭時不能使用尖銳物體和有機溶劑，否則會導致傳感器帽熒光層劃傷或脫落，使探頭無法使用。

4.請勿將LBOD探頭的傳感器帽直對著太陽，否則會影響傳感器帽帽的使用壽命。

六、主要備件表

中文描述            訂貨號

LBOD探頭         LBOD101-01

LBOD傳感器帽   5838000

BOD瓶，300mL，24個/包裝    62124

一次性BOD瓶，300mL，117個/包裝 2943100

BOD瓶磨口塞， 25個/包裝   2943900

BOD瓶密封蓋， 6個/包裝   241906
